基于GPRS的橋梁集群健康監測系統

        基于GPRS的橋梁集群健康監測系統由多個基于ARM微處理器的橋梁健康狀態參數采集子系統與一個橋梁健康實時監測中心組成，采集子系統與監測中心之間通過GPRS無線網絡實現數據交換，可實現大區域面積內分散分布橋梁集群健康狀況的實時監測。
        系統主要包括以下三個部分：
        1、橋梁健康狀態嵌入式數據采集與處理子系統。以單座橋梁為單位，采用ARM微處理器構建嵌入式數據采集與處理子系統，主要完成不同種類傳感數據的前期采集、濾波處理和無線傳輸工作，可實現對環境溫濕度、風速、橋梁應力、應變、結構振形等多種關鍵健康參數的采集、濾波等預處理。
        2、橋梁集群健康實時監測中心。基于TCP/IP協議，采用SOCKET服務器模式，實現對散布在較大區域內的多個橋梁健康狀態數據采集子系統采集數據的接收。在此基礎上，根據不同的橋梁結構模型及專家經驗，采用數據挖掘技術，對采集海量數據進行分析，分別計算得出監控橋梁的結構健康狀態，并給出相應的維護和養護對策。
        3、GPRS無線網絡。利用移動無線網絡，基于TCP/IP協議，實現多個嵌入式橋梁健康狀態數據采集子系統與橋梁集群健康實時監測中心之間的數據實時傳輸。

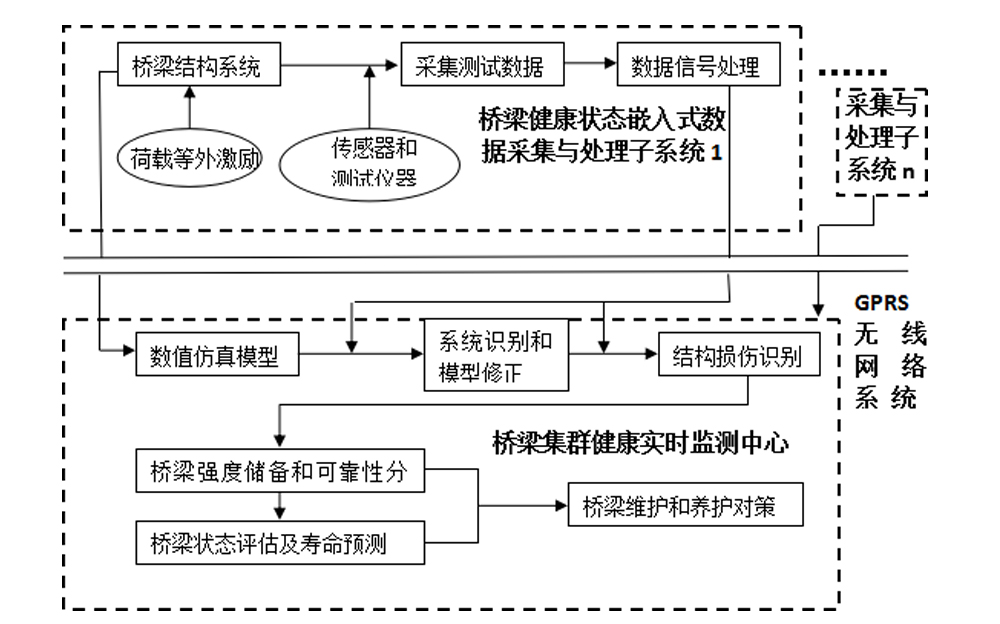

        系統結構圖如下所示：

          該系統已獲得國家中小企業科技創新基金、國家建設部科學計劃項目、廣州市科技支撐項目等多項國家研發資助、已廣泛應用于廣州地區白沙河大橋、新光大橋等多座橋梁集群的遠程健康監測中。
